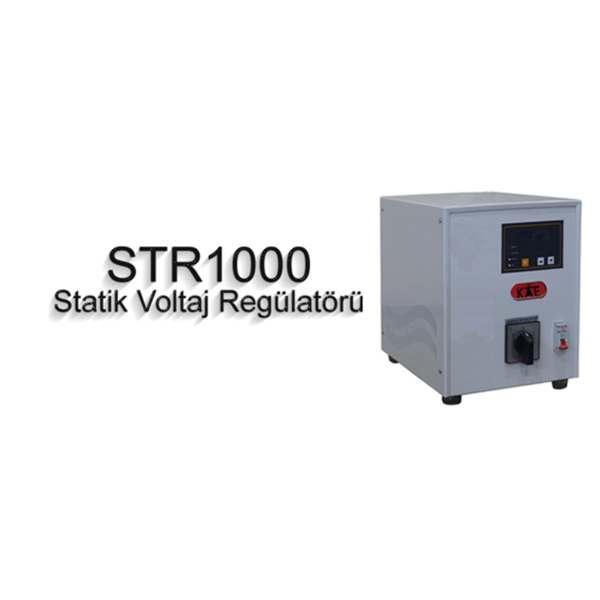

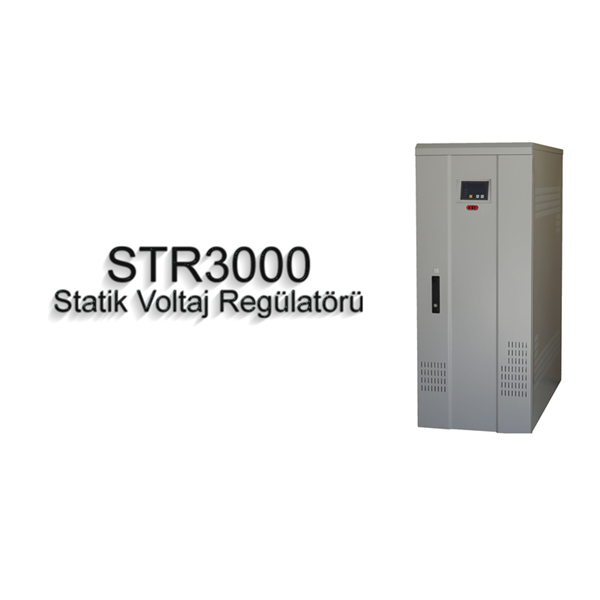

Statik voltaj regülatörü, giriş voltajındaki dalgalanmalara veya yük değişimlerine bakılmaksızın bir elektronik devre içinde sabit bir voltaj seviyesini korumak için kullanılan elektronik bir bileşendir. Giriş voltajındaki değişiklikleri telafi ederek ve bağlı cihazlara sabit bir çıkış voltajı göndererek kararlı bir çıkış voltajı sağlar.
Statik voltaj regülatörü, giriş voltajındaki veya yük koşullarındaki değişikliklere yanıt olarak akım akışını ayarlayarak sabit bir çıkış voltajını koruyan elektronik bir cihazdır. Elektrik ve elektronik sistemler için istikrarlı ve güvenilir bir güç kaynağı sağlamak üzere tasarlanmıştır.
Anahtarlamalı regülatörler veya geri besleme kontrollü doğrusal regülatörler gibi dinamik voltaj regülatörleriyle karşılaştırıldığında, statik voltaj regülatörleri ayarlanabilir veya değişken çıkış yerine sabit bir çıkış voltajı sağlar. Genellikle tasarım açısından daha basittirler ve karmaşık kontrol devrelerine ihtiyaç duymadan güvenilir voltaj regülasyonu sunarlar.
Statik Voltaj Regülatörü Nasıl Çalışır?
Statik voltaj regülatörleri tipik olarak çıkış voltajını düzenlemek için geri besleme kontrol mekanizmalarını kullanır. Çıkış voltajını bir referans voltajıyla karşılaştırırlar ve kararlı bir çıkışı korumak için voltaj düzenleme devresini ayarlarlar. Bu, işlemsel yükselteçler, voltaj referansları ve hata yükselteçleri gibi geri besleme bileşenlerinin kullanılmasıyla elde edilir. İşte adımlar:
1. Voltaj Referansı: Regülatör, tipik olarak Zener diyot veya voltaj referans IC'si gibi bir bileşen kullanarak kararlı bir voltaj referansı oluşturur. Bu referans voltajı, istenen çıkış voltajı için bir referans noktası görevi görür.
2. Voltaj Karşılaştırması: Regülatör, herhangi bir sapma veya değişikliği tespit etmek için çıkış voltajını sürekli olarak referans voltajıyla karşılaştırır.
3. Hata Tespiti: Çıkış gerilimi referans geriliminden saparsa hata sinyali oluşturulur. Hata sinyalinin büyüklüğü ve yönü, istenen ve gerçek çıkış gerilimleri arasındaki gerilim farkını gösterir.
4. Hata Amplifikasyonu: Hata sinyali bir hata amplifikatörü tarafından güçlendirilir. Bu amplifikasyon, kontrol elemanının çıkış voltajındaki küçük değişikliklere etkili bir şekilde yanıt verebilmesini sağlar.
5. Kontrol Elemanı Ayarı: Güçlendirilmiş hata sinyali, transistör veya entegre devre gibi bir kontrol elemanını çalıştırır. Kontrol elemanı, hata sinyaline yanıt olarak yüke giden akım akışını ayarlar.
6. Geri Besleme Döngüsü: Regülatör bir geri besleme döngüsünde çalışır. Kontrol elemanı akım akışını ayarlarken çıkış voltajı da değiştirilir. Geri besleme döngüsü, çıkış voltajını sürekli olarak izler ve referans voltajıyla karşılaştırır, voltaj sapmasını azaltmak için kontrol elemanını yinelemeli olarak ayarlar.
7. Kararlılık ve Düzenleme: Geri besleme döngüsü aracılığıyla regülatör, istenen çıkış voltajını korumak için kontrol elemanını sürekli olarak ayarlar. Bu, giriş voltajındaki veya yük koşullarındaki değişiklikleri telafi ederek istikrarlı ve düzenlenmiş bir çıkış voltajı sağlar.
